精密整地とは、設計面に対して数センチメートル以下の厳しい公差の範囲内で切土・盛土を行い、パッド、道路、排水設備、基礎が設計図通りに正確に配置されるようにすることです。何十年もの間、その精度はストリングライン、標高杭、巻尺、そして繰り返される測量による確認に依存していました。 GPS整地制御は、設計面、機械のブレードやバケットの位置、および残りの切土・盛土量をキャブ内の画面に表示することで、こうした手作業の多くを代替します。このガイドでは、精密整地とは何か、GPS整地制御の仕組み、そしてそれがブルドーザー、ショベルカー、グレーダーの日常業務にどのような変化をもたらすかについて解説します。
仕上げ面が設計モデルに十分に一致し、手直しが必要ない状態であれば、整地は正確に行われたと言えます。管理の行き届いた現場では、オペレーターは、パドや道路全体にわたって数センチ以内の精度で高さを維持し、排水のために適切な勾配を確保し、下層基盤や埋設設備のための適切な深さに到達することができ、その際に作業を止めて杭の位置を確認する必要はありません。
このレベルの精度は極めて重要であり、なぜならあらゆる誤差がコストにつながるからです。盛土の高さが低すぎると水が溜まってしまい、盛土をやり直す必要があります。 盛り土が高すぎる道路は切り戻しが必要となり、余分な土砂を搬出しなければなりません。追加の作業回数は燃料と時間を消費し、施工可能な期間が限られているプロジェクトでは、手直し作業で1日失われるだけで、その後のすべての工程が遅延する可能性があります。精密な整地は、工程表、資材予算、そして完成した路面の品質を、すべて同時に守ることになります。

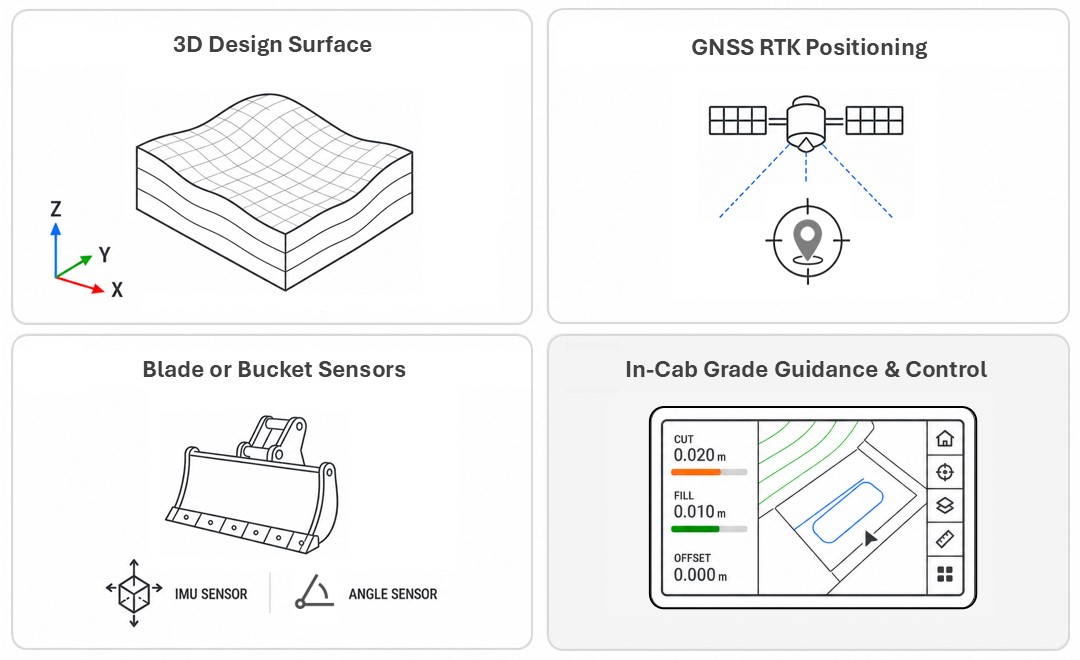

GPSグレード制御システムは、建設目標となる設計面、機械の位置を把握する測位情報源、そしてオペレーターに残りの切削距離を伝える切削刃先端でのガイダンス、この3つの要素を統合したものです。
作業は、杭を打つのではなく、3次元モデルから始まります。CAD設計図やサーフェスモデルがキャブ内のコントローラーに読み込まれ、現場の座標系に紐付けられるため、機械が到達可能なすべての点について、目標標高と勾配が定義されます。 このモデルはキャビン内に常時表示されるため、オペレーターは、測量チームが新たな目印を設置するのを待つことなく、排水路などの局所的な作業のために現場でサーフェスを作成・編集することも可能です。
位置情報はGNSSから得られます。基地局またはネットワーク補正サービスが、機械に搭載された受信機にリアルタイムキネマティック（RTK）補正データを送信することで、衛星測位の精度をメートル級からセンチメートル級へと向上させます。 マスト、ブレード、またはブームに搭載されたセンサー（慣性計測装置や角度センサーなど）が、機械本体に対する切削刃の正確な位置を追跡します。コントローラーは、その切削刃の位置を設計面と1秒間に何度も比較し、残りの切削量または盛土量を算出します。
グレード制御には2つのモードがあります。指示モードでは、オペレーターは画面上のライトバーや切土・盛土の値を注視し、手動で油圧装置を操作して勾配を維持します。自動モードでは、システムが油圧装置を直接駆動し、ブレードを設計面上に維持しながら、オペレーターは操舵と速度管理を行います。 多くの現場では、粗仕上げや大量作業には指示ガイドを使用し、許容誤差が最も厳しい最終仕上げの段階では自動制御に切り替えています。
整地作業では、さまざまな土工機械がそれぞれの役割を担い、各機械に合わせて整地制御が調整されます。
ブルドーザーは、大規模な切土・盛土作業や、盛土高への初期整地を担当します。 自動ブレード制御機能により、ブルドーザーのブレードは土砂を押し出す際も設計面を維持するため、オペレーターは絶えず整地状態を確認することに気を取られることなく、作業効率の向上に集中できます。CHCNAV TD63 Proは、ブルドーザー向けに開発された3D自動制御システムであり、大規模な土工作業から微調整に至るまで、設計勾配を維持するようにブレードを制御します。
グレーダーは、道路、駐車場、建築用敷地において、許容誤差が最も厳しい場所での微細な最終整地を行います。モーターグレーダーの整地制御機能により、モールドボードが設計された勾配と標高に維持されるため、1回の作業で滑らかで均一な仕上がりになります。CHCNAV TG63は、まさにこの最終仕上げ作業を目的とした、モーターグレーダー用3D整地制御システムです。

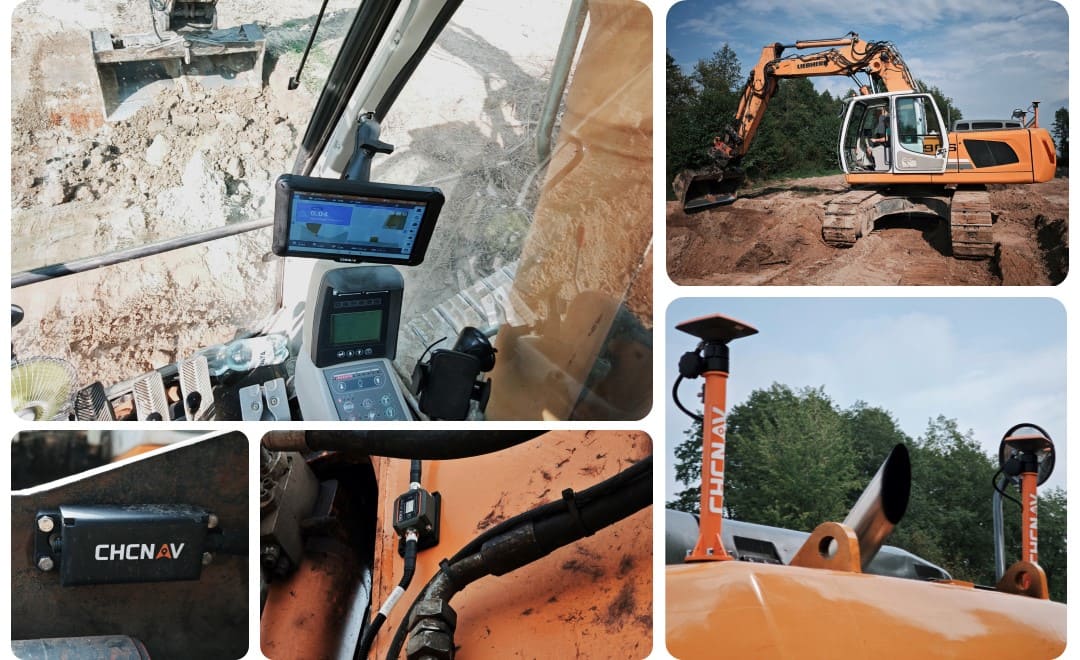

ショベルカーでは、グレードコントロール機能がバケットを基礎工事、溝掘り、排水工事に適した深さと傾斜に誘導するため、オペレーターは溝の中に水準器を置くことなく、所定の勾配通りに掘削を行うことができます。CHCNAV TX73は、まさにこのような作業のために、設計面とバケットの位置情報をキャビン内に表示する3Dショベル機械制御システムです。
最も明らかなメリットは時間の節約です。設計面や残りの切土・盛土がキャビン内から確認できるため、整地確認のために作業を中断することなく、機械は継続して稼働し続けることができます。かつては測量用ロープを張ったり、測量棒を支えたりしていた作業員は、後片付けや仕上げ作業など、より生産性の高い業務に専念できるようになります。また、稼働中の機械の近くを徒歩で移動する作業員が減ることは、それ自体が安全面でのメリットとなります。
また、正確な整地は、土工作業現場で最もコストのかかる2つの無駄、すなわち手直しと過剰掘削も削減します。初回で所定の勾配を維持できれば、修正作業の回数が減り、搬入・搬出される土砂の量が減り、あと一歩のところで正確さに欠ける表面を修正するために費やす燃料や機械の摩耗も抑えられます。 ガイド付き整地と従来のアプローチを並べて比較した内容については、GPS整地と手動方式の比較に関する記事をご覧ください。
適切な設定は、機械の種類、作業に求められる公差、そして作業に完全な3D制御が必要か、それともより単純な2D傾斜作業で済むかによって異なります。 大量の土工を行うブルドーザー、道路を最終勾配まで整地するグレーダー、排水路を掘削するショベルカーは、それぞれ異なる構成を必要とし、多くの作業現場では、すべての機械を一斉に導入するのではなく、機械ごとにグレード制御システムを導入しています。プロジェクトにおける機械の連携状況を確認し、構成を比較するには、当社のマシンコントロールソリューションをご覧ください。
基地局や補正ネットワークからのリアルタイムの動的補正により、グレード制御システムは切削刃の位置をセンチメートル単位の精度で制御します。この精度は、ほとんどの道路、採掘場、排水施設の許容誤差範囲内です。
2D勾配制御では、オペレーターが機械上で設定した一定の勾配または標高を維持します。3D勾配制御では、現場の座標系に紐付けられた完全な設計モデルに基づいて制御が行われるため、機械が地表上を移動するにつれて、標高や勾配が自動的に変化します。
はい。勾配制御システムは、旧式の機器を含め、すでに保有している機械に後付けで導入できるため、請負業者は機械を買い替えることなく、現在の業務にガイダンス機能をアップグレードとして追加することができます。
CHC Navigation（CHCNAV）は、生産性と効率の向上を目的とした、高度なマッピング、ナビゲーション、測位ソリューションを開発しています。 地理空間、農業、機械制御、自律走行などの業界にサービスを提供するCHCNAVは、専門家の能力を高め、業界の進歩を牽引する革新的な技術を提供しています。140カ国以上に拠点を持ち、2,200名以上の専門家からなるチームを擁するCHC Navigationは、地理空間業界をはじめとする幅広い分野においてリーダーとして認められています。 CHC Navigation [Huace:300627.SZ] に関する詳細については、https://machine-control.chcnav.com/about/overview をご覧ください。
